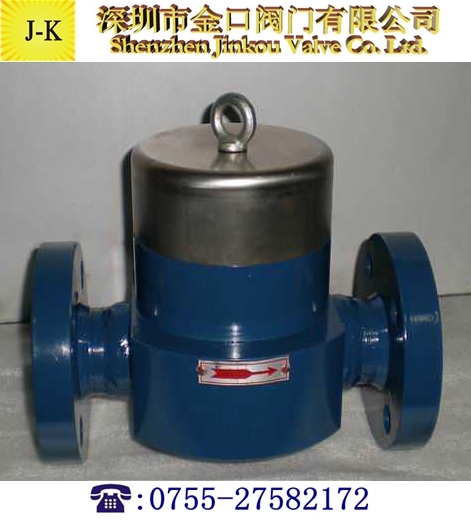

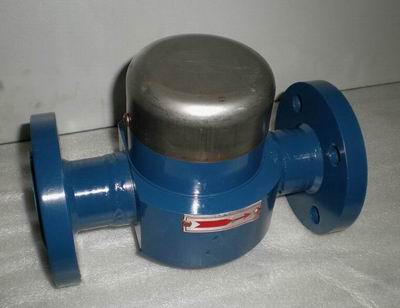

蒸汽保溫型疏水閥產品介紹:
蒸汽保溫型疏水閥是圓盤式疏水閥的最新技術，它在圓盤式蒸汽疏水閥的主氣室外增加一層通蒸汽的保溫外殼，使主氣室的溫度保持與管道的凝結水溫度相同，如果沒有凝結水產生疏水閥就不會開啟，節能效果顯著。該疏水閥采用合金鋼閥體材料制造，能耐550℃的高溫，能適合高壓高溫惡劣環境工況下的疏水，動作靈敏，工作質量高。是高壓過熱蒸汽管線和高壓過熱設備最理想的疏水閥。
蒸汽保溫型疏水閥工作原理:
本疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的體積和流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。 本疏水閥的汽室外面增加一層外殼，外殼內室和蒸汽管道相通，利用管道自身蒸汽對疏水閥的主汽室進行保溫，使主汽室的溫度不易降溫，保持汽壓，疏水閥緊緊關閉。當管線產生凝結水，疏水閥外殼降溫，疏水閥才能開啟排水；在過熱蒸汽管線上如果沒有凝結水產生，疏水閥不會開啟，工作質量高，節能效果好。該閥最高允許溫度為550℃，閥體為合金鋼，閥心為硬質合金，經久耐用，使用壽命長，是高壓.高溫過熱蒸汽專用疏水閥。
主要性能和零部件:
|
零部件材料
|
閥體、閥蓋
|
WCB/WC5/WC9
|
性能參數
|
最高允許壓力
|
6.5Mpa、15.0Mpa、26.0Mpa
|
|
閥片
|
鉻不銹鋼
|
最高允許溫度
|
425℃ 500℃
|
|
過濾網
|
不銹鋼
|
最高允許背壓率
|
50%
|
|
閥座密封面
|
鈷鉻鎢合金
|
適用介質
|
過熱蒸汽、飽和蒸汽、凝結水
|
型號 規格 外型尺寸表:
CSHR65A蒸汽保溫型疏水閥外形尺寸圖
|
型 號
|
CSHR65A-W（承插焊）
|
型 號
|
CSHR65A-F（法蘭）
|
|
通 徑
|
15mm
|
20mm
|
25mm
|
通 徑
|
15mm
|
20mm
|
25mm
|
|
L
|
130
|
130
|
130
|
L
|
210
|
210
|
230
|
|
D0
|
102
|
102
|
102
|
H
|
120
|
132
|
135
|
|
H
|
106
|
106
|
106
|
D
|
95
|
120
|
125
|
|
S1
|
21.7
|
27.05
|
33.18
|
D1
|
66.5
|
82.5
|
89
|
|
S2
|
15
|
15
|
15
|
n-Ф
|
4-16
|
4-20
|
4-20
|
|
S3
|
9.2
|
12.7
|
12.7
|
B
|
14.5
|
16
|
17.5
|
|
法蘭連接按 HG-20592. 20615-97或用戶要求制造。
|
維修保養:
1、閥門應存干燥通風的室內，通路兩端須密封。
2、長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。
3、安裝后，應定期進行檢查，主要檢查項目:
(1)密封面磨損情況。
(2)閥桿和閥桿螺母的梯形螺紋磨損情況。
(3)填料是否過時失效，如有損壞應及時更換。
(4)閥門檢修裝配后，應進行密封性能試驗。
