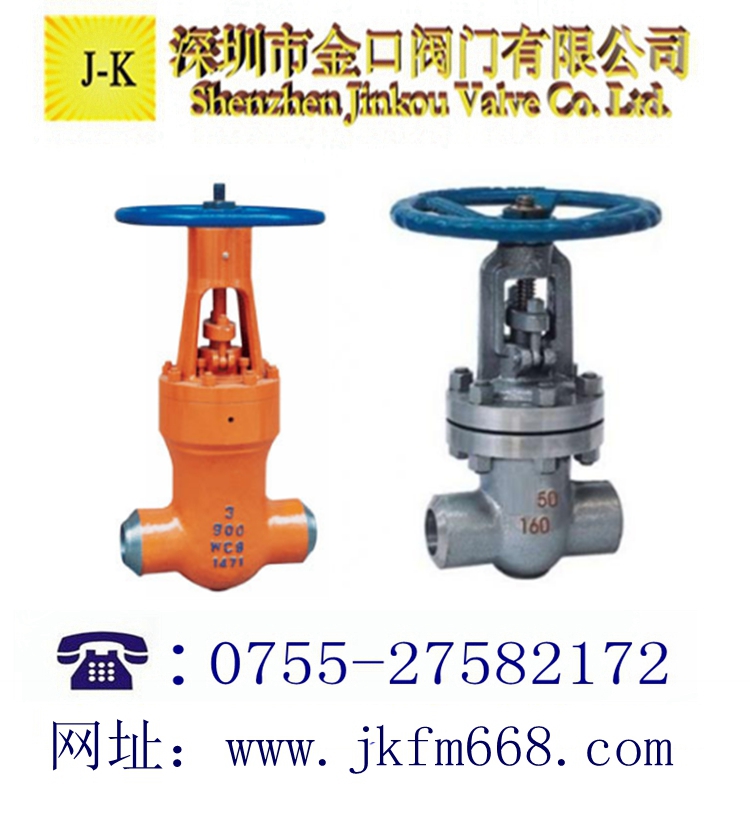

Z60Y(Z61Y)中焊接美標閘閥詳細資料：
壓力環境：1.6-16.0MPa
工作溫度：-29～+590℃
閥門標準：GB/T12234
流動方向：雙向
Z60Y(Z61Y)中焊接美標閘閥性能：
中法蘭焊接美標閘閥其作用,用途及使用與法蘭閘閥是一致.其焊接中法蘭閘閥體型與法蘭閘閥體型之相同,兩者不同點在連接法式不一樣,一為焊接相連接,二為螺栓法蘭相連接. 閘閥又稱閘板閥或閘門閥，應用最廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。
美標高壓焊接閘閥2500LB啟閉件是閘板，閘板的運動方向與流體方向相垂直。閘閥作為截止介質使用，在全開時整個流道直通，此時介質運行的壓力損失最小。根據密封元件的形式，常常把閘閥分成幾種不同的類型，如：楔式閘閥、平板閘閥、平行雙閘板閘閥、楔式雙閘板閘閥等。閘閥通常適用于不需要經常啟閉，而且保持閘板全開或全閉的工況，不適用于作為調節或節流使用。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。還適用于含有粒狀固體及粘度較大的介質，并適用于作放空和低真空系統的閥門。
驅動裝置有手輪、傘齒輪、電動、氣動等。
美標高壓焊接閘閥特點：
1、閘板有兩個密封面, 最常用的是閘板兩個密封面形成楔形、楔形角隨閥門參數而異,通常為5°。
2、楔式閘閥的密封原理是靠楔形閘板上的兩密封面和閥體上的兩密封面楔入時的緊密結合來達到密封的。
3、楔式閘閥根據閥桿帶動閘板啟閉方式的不同，可分為明桿閘閥（升降桿閘閥）和暗桿閘閥（旋轉桿閘閥）。
4、楔式閘閥根據閘板結構形式的不同，可分為彈性閘板閘閥和剛性閘板閘閥。
5、閥體為鑄造成型，閥體與閥蓋采用螺栓連接，中法蘭采用纏繞式墊片密封，客戶有特殊要求時也可采用金屬環連接。
6、通道流暢，流量系數小。密封面受介質的沖刷和侵蝕小。
7、密封面采用合金鋼或硬質合金，耐磨、抗擦傷性能好。
8、采用柔性石墨填料，密封可靠，操作輕便靈活。
9、介質流向不受限制 , 不擾流、不降低壓力。
10、形體簡單, 結構長度短，制造工藝性好，適用范圍廣。
美標高壓焊接閘閥設計標準：
設計標準：API 600、ASME B16.34、GB/T 12234、DL/T 531、JB/T3595
結構長度：ISO14313/API 6D、ASME B16.10、GB/T 12221、DL/T 53
連接標準：ASME B16.5、ASME B16.47、ASME B16.25、GB/T 9113、JB/T 79、HG/T 20592、DL/T 531、JB/T3595 、JB7490
